製品特長
特長1

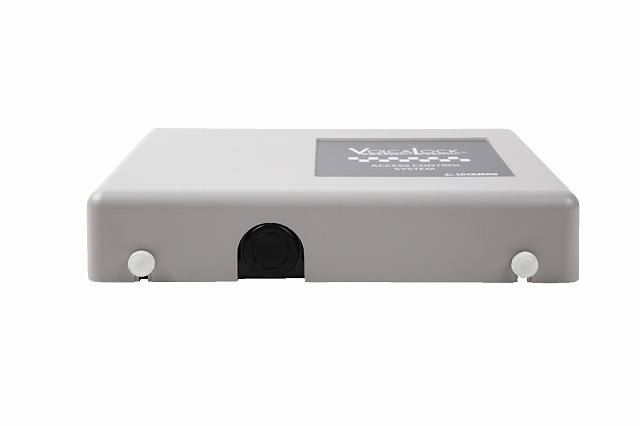

〇 VOLCALOCK専用制御盤
LOCKMAN電磁式電気錠「VOLCALOCKシリーズ」専用の制御盤です。
閉扉信号の入力により、扉開放超過時に警報接点出力や内蔵ブザーを発報します。
※2025年6月に連続解錠用端子を追加しています。
※JAM端子非搭載です。JAM端子が必要な場合は「LK-8000」をご選定ください。
※LK-2100後継機種です。 (接続方法等は異なります)
主な仕様
| スペック | ||
|---|---|---|
| 電源 | DC12V/4.5A(MAX) | |
| 外形寸法 | (単位：mm) | 250(W) × 183(H) × 45.6(D) |
| 材質 | 樹脂 94VO | |
| 重量 | (単位：kg) | 1.1 |
| 消費電流 | 1200mA(MAX) | |
| モード | 自動施錠モードのみ | |
| 使用環境 | 温度 | 0℃～40℃ (結露なきこと) |
| 設置場所 | 屋内専用 | |
| 設定 | 解錠時間 | 約0.5～30秒可変 ボリューム回路 |
| ブザー音(85dB) | 約0.5～85秒可変 ボリューム回路 | |
| 開扉警報時間 | 約0.5～85秒可変 ボリューム回路 | |
| 外部入力 | 1回解錠入力 | 無電圧a接点 DC12V/10mA～20mA |
| 連続解錠入力 | 無電圧a接点 DC12V/10mA～20mA | |
| 火報入力 | 無電圧a接点 DC12V/10mA～20mA | |
| 閉扉入力 | 無電圧a接点 DC12V/10mA～20mA | |
| 施錠入力 | 無電圧a接点 DC12V/10mA～20mA | |
| 外部出力 | 電気錠用接点 | DC12V/1000mA 1台接続可能(VOLCALOCKに限る) |
| 1回解錠用接点 | 無電圧 DC12V 500mA以下 1回解錠入力メイク時出力 |
|
| 火報接点 | 無電圧 DC12V 500mA以下 火報入力メイク時出力 | |
| 警報接点 | 無電圧 DC12V 500mA以下 設定時間出力 | |
| 施解錠接点 | 無電圧 DC12V 500mA以下 施錠入力メイク時：LSS_COM/NO 施錠入力ブレイク時：LSS_COM/NC |
|
| 開閉扉接点 | 無電圧 DC12V 500mA以下 閉扉入力メイク時：DSS_COM/NO 閉扉入力ブレイク時：DSS_COM/NC |
|
| DC出力 | リーダー接続用 DC12V 500mA | |
注意事項
- 制御盤の電源・負荷について
制御盤の電源容量および仕様に適した接続を行ってください。
接続できる電気錠 (VOLCALOCK) は一台のみです。複数台を同一制御系に接続して使用することはできません。
不適切な接続は、動作不良や安全上の問題につながる可能性があります。 - 避難経路・非常口に使用する場合（火災報知器連動を行う場合）
VOLCALOCKシリーズ（通電時施錠タイプ：例 LC-4500DLSS）は構造上、手動で解錠できるサムターンを備えておりません。電源を遮断した場合は自動的に解錠される仕様ではありますが、制御盤のみで制御している場合や、火災報知器と連動して制御盤へ解錠信号を入力する運用では、制御盤故障や火災報知設備の配線断線などの非常時に解錠されない可能性があります。
そのため、避難経路・非常口に使用する場合は、建物の使用目的や運用条件に応じて、非常時に確実に解錠できる構成（例：電磁錠へ供給する電源を直接遮断できる「非常開放スイッチ（手動解錠手段）」の設置）をご検討ください。
※本注意事項は、安全上の注意事項について、事前にご検討いただくために整理したものです。
記載内容は、分かりやすさ向上のため随時更新する場合がございますが、製品仕様や性能に変更はございません。
